以精准 BIM 技术，打造洁净室消防排烟系统标杆工程

一、BIM 可视化建模：让洁净室排烟系统设计更精准

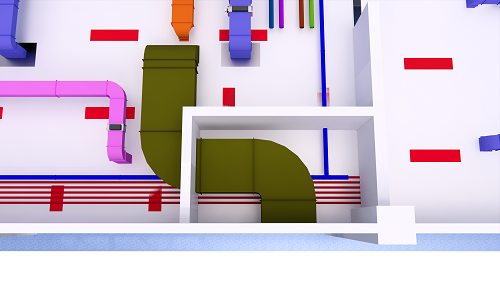

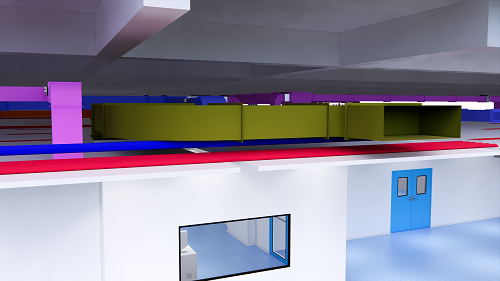

本次展示的洁净室消防排烟系统三维效果图，是广州坤灵 BIM 技术应用的典型呈现。效果图清晰展现了系统各组成部分的精准布局与细节设计，每一处构造都严格遵循《建筑防烟排烟系统技术标准》（GB 51251）与《洁净厂房设计规范》（GB 50073）等国家行业标准，实现了功能与规范的高度统一。

通过 BIM 三维建模，我们将复杂的管网、阀门、设备等要素直观呈现，提前规避管线碰撞、空间冲突等问题，为施工落地提供精准指导，也让客户能清晰理解系统逻辑与施工效果。

二、核心系统设计：安全与洁净的双重保障

1. 排烟风管：高效排烟的 “血脉通道”

橄榄绿色的排烟风管是整个系统的核心载体。广州坤灵在选材上均采用镀锌钢板或不锈钢材质，内壁光滑无积尘死角，完美契合洁净室 “低尘、无菌” 的核心要求；同时结合洁净室吊顶空间狭小的实际场景，选用适配的矩形扁风管设计，在保障排烟量达标的前提下，最大程度节约空间，兼顾排烟效率与工程层高实用性。

2. 安全阀门：筑牢火灾防控的 “最后一道闸”

围绕排烟风管，系统关键配套部件精准布局，筑牢安全防线。效果图中红色标识区域为排烟防火阀，这是系统的 “安全闸阀”，当烟气温度达到 280℃时，防火阀可自动熔断关闭，从物理层面阻断烟火沿风管蔓延，同时联锁停止排烟风机，从源头杜绝火灾扩散风险；搭配电动排烟阀，实现了火灾时 “15 秒内开启排烟阀、30 秒内关停洁净空调系统” 的精准联动，让排烟流程高效、可控。

3. 管道标识：可视化运维的 “清晰路标”

在管道标识与系统分区上，广州坤灵严格执行 GB 2894-2025 最新管道标识规范，以色彩区分不同功能管路，实现管网可视化、可识别：

• 红色管路：消防排烟主管道及支风管，是烟气排放的核心路径；
• 紫色管路：独立设置为洁净空调 / 新风系统，避免与排烟管道交叉污染，保障洁净室环境稳定；
• 蓝色管路：对应工艺管道 / 补风管道；
• 绿色、橙色管路：为辅助介质管道。

清晰的色彩划分既便于后期运维检修，也让系统逻辑更显严谨。

三、洁净室专属优化：适配特殊场景的工程细节

洁净室环境对消防排烟系统提出了更高要求，广州坤灵在设计中充分兼顾安全与洁净两大核心需求：

• 密闭封堵：风管与墙体、吊顶连接处均采用防火密封胶严密封堵，确保洁净区正压梯度稳定，防止烟气倒灌；
• 防烟分区：结合结构梁或挡烟垂壁精准划分聚烟区域，让烟气能够快速汇聚至高位排烟口，提升排烟效率；
• 空间优化：系统布局充分避让洁净设备区域，沿墙、梁精准敷设，缩短排烟路径、降低风管阻力，最大化发挥排烟系统效能，同时为后期设备维护预留充足空间。
•

四、全流程服务：从设计到维保的闭环保障

作为专注于洁净室环境工程的专业企业，广州坤灵不仅在设计环节依托 BIM 技术实现精准建模、模拟优化，更在施工阶段严格把控每一道工序，从材料选型、安装施工到后期调试维保，形成全流程闭环服务体系。

针对不同行业洁净室的差异化需求 —— 无论是生物医药洁净室对排烟系统洁净性的高要求，还是电子制造车间对空间利用率的严苛标准，广州坤灵都能定制化设计适配方案，以技术创新与专业实力，打造兼具安全性、实用性与经济性的消防排烟工程。

五、展望未来：以技术创新守护洁净生产安全

未来，广州坤灵环境科技将持续深耕洁净室消防排烟系统技术领域，不断深化 BIM 技术应用，紧跟行业标准更新与技术发展趋势，以更精准的设计、更优质的施工、更贴心的服务，为各类洁净室项目筑牢安全屏障，助力客户打造合规、高效、安全的洁净生产环境，推动洁净室环境工程行业高质量发展。
