实验室电气工程：照明、插座、接地系统与UPS配置方案
实验室电气工程：照明、插座、接地系统与UPS配置方案四大子系统设计参数与国标依据 | 照度计算/接地电阻/UPS容量公式 | 附配置决策表 实验室电气工程是实验室建设的核心子系统。据工程统计，约35%的实验室在验收阶段因电气问题返工，常见问题包括照度不达标、接地电阻超标、UPS容量不足、插座回路混接等，整改费用约为电气工程造价的15%-20%。 本文依据JGJ 91《科学实验建筑设计规范》、GB 50346《生物安全实验室建筑技术规范》、GB 50073《洁净厂房设计规范》等标准，梳理照明、插座、接地、UPS四大系统设计参数与配置方案，附计算公式与选型决策表。
正在规划实验室电气工程？留下【实验室类型+面积+用电设备清单】，24小时内获取：①电气系统设计方案 ②设备选型清单 ③3个同类型项目造价参考
适用对象：化学/生物/物理/电子/医药/食品检测实验室新建及改造项目的采购负责人、工程管理人员及经销商。适用面积200㎡以上。 一、实验室电气系统设计总体要求 依据洁净厂房电气施工方案及JGJ 91规范，实验室电气系统应满足以下核心要求： 供电系统 低压配电220V/380V，接地型式采用TN-S或TN-C-S系统，动力用电与实验用电分开设置 负荷分级 ABSL-3中b2类实验室按一级负荷供电；屏障环境动物实验室≥二级负荷；普通实验室一般负荷 五大独立回路 照明回路、普通插座回路、通风动力回路、精密仪器回路、应急安全回路各自独立，额定容量预留30%以上冗余 强弱电分离 强电与弱电桥架分开敷设，间距≥300mm，线缆选用阻燃低烟无卤型 防雷与浪涌保护 按GB 50343设置SPD浪涌保护器，配电系统分级安装电源SPD 暖通协调 电气系统需与暖通空调系统统一规划，通风设备供电回路预留容量，详见洁净室暖通空调工程方案 二、照明系统设计参数与选型 依据GB/T 50034-2024《建筑照明设计标准》及JGJ 91规范，不同类型实验室照度标准值如下：
照明设计关键参数： ▪ 每一照明回路电流≤16A，LED灯具数≤25个/回路 ▪ 室内分支线路截面≥1.5mm²，室外≥2.5mm² ▪ LED灯功率因数≥0.9 ▪ 应急照明断电后持续供电≥90分钟 ▪ 潮湿/腐蚀/爆炸危险场所选用对应防护等级灯具 配合同步验收可参考洁净室吊顶施工方案中电气预埋部分。 三、插座与配电系统配置 实验室配电系统应按电气施工方案要求设置五大独立回路，各回路参数如下：

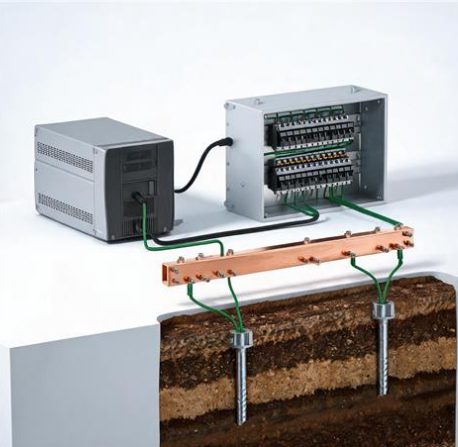

常见设计失误 ▪ 插座数量不足，实验台后期拉接插线板 ▪ 精密仪器与动力设备共用回路，产生干扰 ▪ 烘箱/高温炉未设专用开关及熔断器 规范配置要点 ▪ 实验台插座沿侧边安装，禁止台面正上方布置（实验台尺寸确定可参考实验室中央台尺寸参数） ▪ 需要系数法计算负荷，实验设备需要系数取0.20-0.60 ▪ 洁净室配电设备选不易积尘、便于擦拭的小型暗装设备 通风动力回路需配合通排风系统设计，详见病理实验室通排风系统方案。 四、接地系统设计与等电位联结 接地系统是实验室电气安全的核心。JGJ 91规定交流工作接地、保护接地、电子设备信号接地及防雷接地宜共用一组接地装置。
等电位联结三级体系（GB 50343）： ▪ 总等电位接地端子板→楼层等电位接地端子板→局部等电位接地端子板 ▪ 所有实验台金属框架必须做等电位连接 ▪ 潮湿场所必须做局部等电位联结 ▪ 防静电地坪表面电阻值：1×10⁶~1×10⁹Ω（详见防静电地坪电阻标准），地面材料选型可参考实验室地面工程方案对比 五、UPS不间断电源配置方案 JGJ 91规定，当备用电源自动投入或柴油发电机组应急自启动仍不能满足要求时，或实验设备需要保证顺序断电安全停机时，应配置UPS。 UPS容量计算公式： ▪ UPS容量(kVA) = 负载功率(kW) ÷ 功率因数 ÷ 0.7（负载率安全系数） ▪ 蓄电池后备时间：负载有功功率 × 支持时间 = 电池放出容量 × 电池电压 × 逆变效率 ▪ UPS功率因数与逆变器效率均约为0.9 不同实验室UPS配置标准：
在线式vs后备式：在线式UPS经AC-DC-AC双重变换，输出纯净，适用于精密仪器和生物安全实验室；后备式UPS市电正常时直接输出市电，适用于一般设备。 六、不同实验室电气配置方案对比 不同类型实验室工程的电气配置方案差异较大，需根据实际需求选型：
有机仪器室电气配置可参考标准化有机仪器室整体建设工程方案。
七、施工验收关键指标 1. 接地电阻测试：共用接地≤1Ω，防静电接地≤100Ω，实测值偏差≤规定值10%。 2. 照度检测：各工作面照度≥标准值，均匀度≥0.7，暗室单色照明正常。 3. 绝缘电阻：导线对地绝缘电阻≥0.5MΩ，潮湿场所≥0.25MΩ。 4. 漏电保护：所有插座回路RCD动作电流≤30mA，动作时间≤0.1s。验收标准可参考第三方检测报告要求，常见不合格项详见洁净车间验收不合格原因分析。 八、常见问题解答 Q1：实验室电气工程造价大概多少钱一平方？ 电气工程造价因实验室类型、用电负荷等级、UPS配置差异较大。普通实验室约300-600元/㎡，含UPS的精密实验室约600-1200元/㎡，生物安全实验室约1000-2000元/㎡。可参考洁净车间造价表及净化工程报价对比了解整体造价构成，工期排布可参考500㎡洁净车间建设工期，GMP车间造价拆解详见GMP车间建设总造价，工期延误风险可参考净化工程延期交付原因，合同条款注意施工合同风险条款，招标阶段需防范净化工程招标10大陷阱。 Q2：精密仪器实验室UPS容量怎么算？ 以负载总功率10kW为例：UPS容量 = 10 ÷ 0.9（功率因数） ÷ 0.7（安全系数）≈ 15.9kVA，建议选20kVA在线式UPS。后备时间按电池容量核算，一般精密仪器需15-30分钟。 Q3：实验室接地电阻为什么总是不达标？ 常见原因：接地极数量不足、土壤电阻率高、焊接质量差、接地干线截面积不够。建议根据土壤电阻率计算接地极数量，采用热镀锌钢材或铜包钢接地极，焊接处做防腐处理。 Q4：旧实验室改造电气系统要注意什么？ 需评估原有配电容量是否满足新增设备需求，检查接地系统是否完善，老旧线路是否需要更换。旧厂房改造还需注意结构承重和电力增容审批，配套水系统可参考病理科纯水系统采购指南，整体建设可参考PCR实验室建设避坑指南。 需要定制实验室电气工程方案？ 14年实验室建设工程经验 | 已服务500+实验室项目 | 免费现场勘查与方案设计 | 选型采购参考实验室净化工程公司选型指南，区域服务商对比可参考华南vs华东净化工程商选型指南 留下【实验室类型+面积+用电设备清单】，24小时内获取专属电气方案和详细造价单。 广州坤灵环境科技有限公司 专业实验室电气工程服务商 咨询电话（工作时间）
