依据GB 50346-2011《生物安全实验室建筑技术规范》及PCR实验室建设标准 | 适用对象：医院检验科、疾控中心、第三方检测机构、经销商
这篇文章帮您解决三个问题：
1PCR实验室4区布局的标准配置、面积要求和功能分区原则
2GB 50346规定的压差梯度、换气次数、温湿度等关键参数具体数值
3设计阶段容易忽略的8个问题，如何避免验收不合格和后期返工
文末附4区布局参数汇总表、压差梯度示意图和设计核查清单，可直接用于项目URS编制和招标评审。
一、PCR实验室设计依据：GB 50346与相关标准
PCR（聚合酶链式反应）实验室属于生物安全二级（BSL-2）实验室范畴，其设计施工需同时满足建筑技术规范和生物安全要求。主要设计依据包括：
| 标准编号 | 标准名称 | 与PCR设计相关内容 |
|---|---|---|
| GB 50346-2011 | 生物安全实验室建筑技术规范 | 布局、压差、通风换气、围护结构、给排水、电气等 |
| GB 50591-2010 | 洁净室施工及验收规范 | 施工验收方法、测试项目、合格标准 |
| WS 233-2017 | 病原微生物实验室生物安全通用准则 | 生物安全管理、设施设备要求 |
| GB 19489-2008 | 实验室 生物安全通用要求 | 设施设备、个人防护、操作规范 |
其中，GB 50346-2011《生物安全实验室建筑技术规范》是PCR实验室建筑设计的核心标准。该标准对BSL-1至BSL-4级实验室的建筑布局、通风空调、给水排水、电气和消防均有明确规定。PCR实验室通常按BSL-2级标准设计，部分涉及高致病性病原的项目需按BSL-3级执行。
核心判断：PCR实验室设计的核心原则是"单向气流、分区隔离、压力梯度"。空气必须从洁净区流向污染区，不得反向流动。各功能区通过物理隔断和压差控制实现气溶胶隔离，防止扩增产物交叉污染。关于生物安全实验室建设成本的详细拆解可参考此前专题。

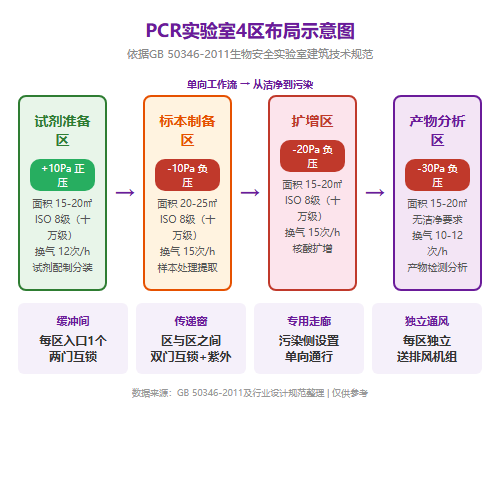

二、4区布局标准配置详解
标准PCR实验室由4个独立功能区组成，沿单一方向排列，形成从试剂配制→样本处理→核酸扩增→产物分析的工作流。各区之间通过缓冲间或传递窗连接，避免交叉污染。
1 试剂准备区
功能：试剂储存、配制和分装
面积：15-20㎡
压力：微正压（+10Pa）
洁净度：ISO 8级（十万级）
2 标本制备区
功能：样本处理、核酸提取
面积：20-25㎡
压力：微负压（-10Pa）
洁净度：ISO 8级（十万级）
3 扩增区
功能：核酸扩增（PCR仪）
面积：15-20㎡
压力：负压（-20Pa）
洁净度：ISO 8级（十万级）
4 产物分析区
功能：扩增产物检测分析
面积：15-20㎡
压力：负压（-30Pa）
洁净度：无洁净要求
4区布局的3条原则：
原则1 单向工作流：人员和样品只能从试剂准备区→标本制备区→扩增区→产物分析区方向移动，严禁逆向流动。各区入口设置缓冲间，缓冲间两门互锁。
原则2 独立通风：各区通风系统独立设置，新风和排风分别控制。试剂准备区送风大于排风（正压），产物分析区排风大于送风（负压），形成梯度压差。
原则3 物品传递窗：各区之间物品通过传递窗传递，传递窗双门互锁，门打开时确保另一侧处于关闭状态。传递窗设紫外线消毒功能。

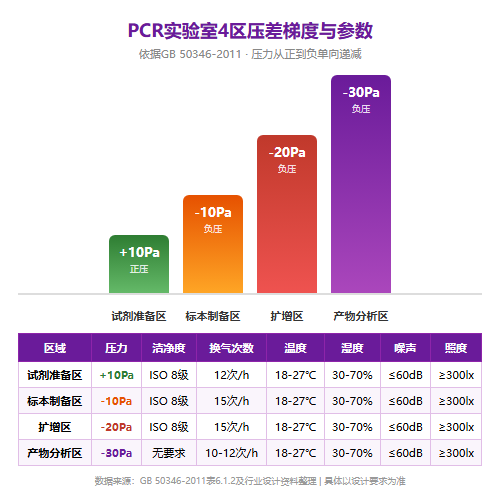

三、压差梯度标准参数
核心原理：PCR实验室通过各区间的压力梯度控制，确保空气从"洁净区"流向"污染区"，防止扩增产物和样品气溶胶从下游区扩散到上游区。压差梯度不宜低于5Pa，GB 50346规定BSL-2实验室与室外方向相邻相通房间的最小负压差为-10Pa。
| 区域 | 相对大气压力 | 相邻区间压差 | 压差监测 | 气流方向 |
|---|---|---|---|---|
| 试剂准备区 | +10 Pa（正压） | 与走廊+10Pa | 压差表显示 | ← 室外空气流入 |
| 标本制备区 | -10 Pa（负压） | 与试剂区-20Pa | 压差表显示 | → 向扩增区流出 |
| 扩增区 | -20 Pa（负压） | 与标本区-10Pa | 压差表显示 | → 向产物区流出 |
| 产物分析区 | -30 Pa（负压） | 与扩增区-10Pa | 压差表显示 | → 排向室外 |
设计注意：压差梯度设计中需注意缓冲间的压力设置。缓冲间压力应介于两个相邻主房间之间，形成"三明治"式压力分布。例如：试剂准备区+10Pa → 缓冲间 0Pa → 标本制备区-10Pa。缓冲间两门互锁，确保任何时候只有一侧门打开。
压差控制的4项关键措施：
独立送排风系统
每个功能区配备独立送风机和排风机，通过变频风机或定风量阀精确控制风量平衡
压差实时监测
各区安装电子微压差计，分辨率不低于2Pa，压差异常时声光报警
缓冲间互锁门
缓冲间两门电气互锁，防止同时打开导致压力梯度失效
高效过滤排风
产物区和扩增区排风经过HEPA过滤器后排出室外，排风口设在主导风下风向
四、通风换气与环境参数
根据GB 50346-2011标准，BSL-2实验室的通风换气及环境参数要求如下表。PCR实验室各区的换气次数和环境控制指标参照BSL-2级执行。
| 参数项 | 试剂准备区 | 标本制备区 | 扩增区 | 产物分析区 |
|---|---|---|---|---|
| 洁净度级别 | ISO 8级（十万级） | ISO 8级（十万级） | ISO 8级（十万级） | 无洁净要求 |
| 最小换气次数 | 12次/h | 15次/h | 15次/h | 10-12次/h |
| 温度 | 18-27℃ | 18-27℃ | 18-27℃ | 18-27℃ |
| 相对湿度 | 30-70% | 30-70% | 30-70% | 30-70% |
| 噪声 | ≤60 dB(A) | ≤60 dB(A) | ≤60 dB(A) | ≤60 dB(A) |
| 平均照度 | ≥300 lx | ≥300 lx | ≥300 lx | ≥300 lx |
| 自净时间 | ≤20 min | ≤20 min | ≤20 min | — |
通风系统设计要点：送风系统设置初效、中效、高效三级过滤。排风系统在扩增区和产物分析区设置高效过滤器，防止扩增产物排入室外。新风量应满足人员卫生要求（≥40m³/h·人）并补充排风量。关于洁净空调系统工程报价的分项造价明细可参考此前专题。
五、围护结构与给排水要求
围护结构要求：
| 部位 | 材料要求 | 施工要求 |
|---|---|---|
| 墙面/吊顶 | 50mm厚岩棉夹芯彩钢板，表面光洁、不产尘、耐腐蚀 | 板缝打中性硅酮密封胶，圆弧角处理（R≥50mm） |
| 地面 | 2mm环氧自流平或PVC卷材，耐磨、耐腐蚀、无缝 | 墙面与地面交接处做圆弧踢脚线（R≥50mm） |
| 门窗 | 彩钢板配套门框，钢化玻璃观察窗 | 密封严密，门缝≤2mm，窗下沿高度≥0.8m |
| 传递窗 | 不锈钢内胆，双门互锁，内置紫外线灯 | 箱体嵌入墙体，四周密封，设门控联锁 |
给排水要求：
给水：实验室给水管道应独立设置，入口处设防回流装置。用水点设置感应式水龙头，避免接触污染。纯水系统根据实验需求配置。
排水：BSL-2实验室排水管应设存水弯，排水经消毒处理后排放。扩增区和产物分析区的废液需单独收集，经灭活处理后排入污水处理系统。地漏应设置水封并定期注水保持密封。
六、设计阶段8大常见问题与规避方法
| # | 常见问题 | 后果 | 规避方法 |
|---|---|---|---|
| 1 | 4区排列顺序错误或有逆向通道 | 交叉污染风险高，验收不通过 | 严格按试剂→标本→扩增→产物单向排列，设置专用走廊 |
| 2 | 压差梯度不足（<5Pa）或不稳定 | 空气倒流，扩增产物污染试剂区 | 各区独立送排风+变频控制+压差监测报警，缓冲间设互锁门 |
| 3 | 各区共用一套空调系统 | 通过风管交叉污染，无法独立控压 | 每个功能区配独立送排风机组，风管不交叉 |
| 4 | 排风未经过滤直接排出 | 扩增产物排放到室外，污染环境 | 扩增区和产物区排风设HEPA过滤器，定期检漏更换 |
| 5 | 面积不足，设备摆放拥挤 | 操作不便，生物安全柜距离不够 | 按每区15-25㎡设计，生物安全柜前留≥1m操作空间 |
| 6 | 未设置缓冲间或缓冲间无互锁 | 开门时压力梯度瞬间失效 | 每个主房间入口设缓冲间，两门电气互锁+应急解锁 |
| 7 | 照度或噪声超标 | 操作人员疲劳，影响工作效率和准确性 | 操作区照度≥300lx，选用低噪声风机箱+消声器，噪声≤60dB(A) |
| 8 | 未预留应急发电和备用风机 | 停电后负压失效，气溶胶扩散风险 | 排风机设备用风机自动切换，关键设备配UPS |
七、PCR实验室造价参考
造价区间：标准4区PCR实验室（总面积约80-120㎡），按BSL-2标准建设，综合造价约4,000-7,000元/㎡。包含围护结构、净化空调、通风系统、给排水、电气自控、地面处理和辅助设施。具体造价取决于洁净等级、设备配置和品牌选择。
| 造价分项 | 占比 | 说明 |
|---|---|---|
| 围护结构（墙顶地） | 25-30% | 彩钢板隔墙吊顶+环氧地面+门窗+传递窗 |
| 净化空调系统 | 35-40% | AHU+FFU+风管+高效过滤器+变频控制 |
| 电气与自控 | 15-20% | 照明+配电+压差监测+温湿度控制+互锁 |
| 给排水与消防 | 8-10% | 给水+排水消毒+纯水预留+消防设施 |
| 其他（设计/检测） | 5-8% | 设计费+第三方检测验收+调试 |
八、设计阶段行动建议
根据检测项目的病原微生物危害程度确定生物安全等级。常规临床PCR按BSL-2设计，涉及高致病性病原按BSL-3设计。同时明确4区还是6区配置、是否需要测序区、是否需要P3级加强型。
按第二部分4区布局原则核查平面设计：各区单向排列、每区入口设缓冲间（两门互锁）、区与区之间设传递窗（双门互锁+紫外消毒）。走廊设置在污染侧，人员从清洁侧进入。留下面积+检测量+级别，可获取定制化布局方案。
参照第三、四部分参数表逐项核查设计文件：试剂区+10Pa正压、标本区-10Pa、扩增区-20Pa、产物区-30Pa，换气次数12-15次/h，温度18-27℃，湿度30-70%，噪声≤60dB(A)，照度≥300lx。
